Als erfahrener Anbieter von 19-Zoll-Racks habe ich umfangreiche Erfahrung mit der Installation verschiedener Komponenten, und ein entscheidendes Element, das oft zur Sprache kommt, ist das Patchpanel. Ein Patchpanel dient als zentraler Anschlusspunkt für Kabel und ermöglicht eine einfache Organisation und Verwaltung von Netzwerkverbindungen innerhalb eines 19-Zoll-Racks. In dieser Anleitung werde ich Sie Schritt für Schritt durch die Installation eines Patchpanels in einem 19-Zoll-Rack führen.
Schritt 1: Machen Sie sich mit dem Rack und dem Patchpanel vertraut
Bevor Sie mit der Installation beginnen, ist es wichtig, dass Sie sich über Ihr 19-Zoll-Rack und das Patchpanel, mit dem Sie arbeiten, im Klaren sind. Verschiedene Racks können leicht unterschiedliche Konfigurationen haben und Patchpanels können hinsichtlich der Anzahl der Ports, der Steckertypen und der Montageoptionen variieren.
Die meisten 19-Zoll-Racks verfügen über Standardmontagelöcher an den vertikalen Schienen, die zur Befestigung verschiedener Geräte, einschließlich Patchpanels, dienen. Diese Löcher haben normalerweise einen Abstand von 44,45 mm (1,75 Zoll), wobei jedes „U“ eine Höheneinheit im Rack darstellt. Überprüfen Sie unbedingt die Spezifikationen Ihres spezifischen Racks und Patchpanels, um die Kompatibilität sicherzustellen.
Wenn Sie auf der Suche nach hochwertigen 19-Zoll-Racks sind, bieten wir eine große Auswahl an Optionen, wie z19 LCD-Bedienfeld, Server-Rack, Serverschrank, Kühlschrankund die42U Netzwerkschrank mit Air Control Panel Rack-Serverschrank mit guter Belüftung. Diese Racks sind so konzipiert, dass sie optimale Leistung und Komfort für Ihre Netzwerkanforderungen bieten.
Schritt 2: Bereiten Sie das Rack und die Werkzeuge vor
Sobald Sie sich mit der Ausrüstung vertraut gemacht haben, ist es an der Zeit, das Rack vorzubereiten. Reinigen Sie zunächst das Innere des Racks, um Staub und Schmutz zu entfernen, der den Installationsvorgang beeinträchtigen könnte. Bei Bedarf können Sie ein fusselfreies Tuch und eine milde Reinigungslösung verwenden.
Als nächstes stellen Sie die notwendigen Werkzeuge für die Installation zusammen. Normalerweise benötigen Sie einen Schraubendreher (entweder einen Kreuzschlitz- oder einen Flachkopfschraubendreher, abhängig von der Art der in Ihrem Rack und Patchpanel verwendeten Schrauben), einen Drahtschneider, eine Abisolierzange und ein Auflegewerkzeug. Das Auflegewerkzeug dient zum Anschließen der Ethernet-Kabel am Patchpanel.
Schritt 3: Wählen Sie den Montageort
Entscheiden Sie, wo Sie das Patchpanel im Rack montieren möchten. Berücksichtigen Sie Faktoren wie Zugänglichkeit, Kabelmanagement und Nähe zu anderen Netzwerkgeräten. Im Allgemeinen ist es eine gute Idee, das Patchpanel oben oder in der Mitte des Racks zu montieren, um den Zugang zu erleichtern und die Kabellänge zu minimieren.
Stellen Sie sicher, dass über und unter dem Patchpanel genügend Platz für eine ordnungsgemäße Kabelführung bleibt. Möglicherweise möchten Sie auch die Ausrichtung des Patchpanels berücksichtigen. Einige Patchpanels sind für die horizontale Montage konzipiert, andere können vertikal montiert werden. Wählen Sie die Ausrichtung, die Ihren Kabelmanagementanforderungen am besten entspricht.
Schritt 4: Montieren Sie das Patchpanel
Sobald Sie den Montageort ausgewählt haben, ist es an der Zeit, das Patchpanel am Rack zu montieren. Die meisten Patchpanels werden mit Halterungen geliefert, die an den vertikalen Schienen des Racks befestigt werden können. Richten Sie die Halterungen an den Montagelöchern am Rack aus und setzen Sie die Schrauben ein. Ziehen Sie die Schrauben fest an, aber achten Sie darauf, sie nicht zu fest anzuziehen, da dies das Rack oder das Patchpanel beschädigen könnte.
Wenn Ihr Patchpanel über eine abnehmbare Frontabdeckung verfügt, sollten Sie diese vor der Montage entfernen, um den Installationsprozess zu vereinfachen. Sobald das Patchpanel montiert ist, können Sie die Frontabdeckung bei Bedarf wieder anbringen.
Schritt 5: Verlegen Sie die Kabel
Nach der Montage des Patchpanels ist es an der Zeit, die Kabel zu verlegen. Identifizieren Sie zunächst die Quelle jedes Kabels, z. B. einen Netzwerk-Switch oder eine Steckdose. Ziehen Sie die Kabel vorsichtig durch das Rack und in Richtung Patchpanel und achten Sie darauf, dass sie organisiert und entwirrt bleiben.
Sie können Kabelbinder oder Kabelmanagement-Clips verwenden, um die Kabel unterwegs zu sichern. Dadurch wird verhindert, dass die Kabel anderen Geräten im Weg stehen, und die Handhabung in Zukunft wird einfacher.
Schritt 6: Terminieren Sie die Kabel
Sobald die Kabel zum Patchpanel verlegt sind, ist es an der Zeit, sie zu terminieren. Dabei werden die einzelnen Drähte jedes Kabels mit einem Auflegewerkzeug an die entsprechenden Anschlüsse am Patchpanel angeschlossen.
Entfernen Sie zunächst den Außenmantel jedes Kabels mit den Abisolierzangen und legen Sie dabei etwa 2,5 bis 3,8 cm der Innendrähte frei. Entdrillen Sie die Adernpaare und richten Sie sie gemäß dem auf dem Patchpanel angegebenen Verdrahtungsschema aus. Die meisten Patchpanels verwenden entweder das Verkabelungsschema T568A oder T568B. Stellen Sie daher sicher, dass Sie in Ihrem gesamten Netzwerk dasselbe Schema verwenden, um die Kompatibilität sicherzustellen.
Platzieren Sie jeden Draht im entsprechenden Schlitz des Patchpanels und drücken Sie ihn mit dem Anlegewerkzeug fest an seinen Platz. Das Stanzwerkzeug schneidet den überschüssigen Draht ab und stellt eine sichere elektrische Verbindung her. Wiederholen Sie diesen Vorgang für jeden Draht an jedem Kabel.
Schritt 7: Beschriften Sie die Kabel und Anschlüsse
Nach dem Anschließen der Kabel ist es wichtig, sie zu kennzeichnen, um sie leichter identifizieren und warten zu können. Sie können Kabelmarkierungen oder Etiketten verwenden, um die Quelle und das Ziel jedes Kabels zu kennzeichnen. Beschriften Sie außerdem die Ports auf dem Patchpanel, um anzuzeigen, welches Kabel an den jeweiligen Port angeschlossen ist.
Eine ordnungsgemäße Kennzeichnung erleichtert die Behebung von Netzwerkproblemen, das Hinzufügen oder Entfernen von Kabeln und die Verwaltung der gesamten Netzwerkinfrastruktur erheblich.
Schritt 8: Testen Sie die Verbindungen
Sobald die Kabel abgeschlossen und beschriftet sind, ist es an der Zeit, die Verbindungen zu testen. Verwenden Sie einen Netzwerkkabeltester, um den Durchgang und die Leistung jedes Kabels zu überprüfen. Der Tester zeigt an, ob offene Schaltkreise, Kurzschlüsse oder andere Verbindungsprobleme vorliegen.
Wenn Sie auf Probleme stoßen, überprüfen Sie noch einmal den Abschluss der Kabel und stellen Sie sicher, dass die Drähte richtig in den Patchpanel-Anschlüssen sitzen. Möglicherweise müssen Sie auch die Quell- und Zielgeräte überprüfen, um sicherzustellen, dass sie ordnungsgemäß funktionieren.
Schritt 9: Führen Sie abschließende Kontrollen und Aufräumarbeiten durch
Führen Sie nach dem Testen der Verbindungen eine abschließende Kontrolle durch, um sicherzustellen, dass alles in Ordnung ist. Überprüfen Sie die Befestigung des Patchpanels, um sicherzustellen, dass es sicher ist, und stellen Sie sicher, dass die Kabel ordentlich organisiert und ordnungsgemäß beschriftet sind.
Entfernen Sie alle Werkzeuge und Rückstände vom Installationsprozess und stellen Sie sicher, dass das Rack aufgeräumt und frei von losen Kabeln oder anderen Gefahren ist.
Abschluss
Die Installation eines Patchpanels in einem 19-Zoll-Rack ist ein relativ einfacher Vorgang, erfordert jedoch sorgfältige Planung, Liebe zum Detail und die richtigen Werkzeuge. Wenn Sie diese Schritte befolgen, können Sie eine erfolgreiche Installation sicherstellen und eine gut organisierte und effiziente Netzwerkinfrastruktur erstellen.

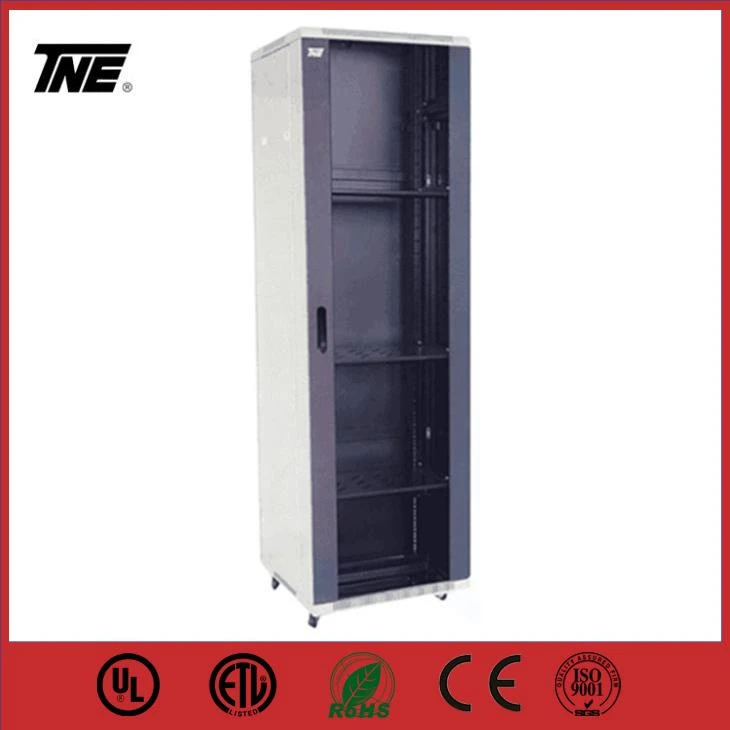

Wenn Sie auf der Suche nach hochwertigen 19-Zoll-Racks und zugehöriger Netzwerkausrüstung sind, bieten wir auch das an19-Rack-Server-Rack für USV mit rauchgrauer Frontglas-Stahl-Netzwerk-Rack-Rechenzentrumsschrank,Bodenstehendes Netzwerkschrank-Server-Rack 12U 18U 22U 27U 32U 37U 42U 47U, UndWirtschaftlicher freistehender Schrank mit preisgünstigen Glastür-Server-Racks 800*1000 mm. Kontaktieren Sie uns, um Ihre spezifischen Anforderungen zu besprechen und eine Beschaffungsverhandlung zu beginnen. Wir freuen uns, Ihnen die besten Lösungen für Ihre Bedürfnisse anbieten zu können.
Referenzen
- Cisco Networking Academy: Ethernet-Verkabelung und -Anschlüsse
- Panduit Corporation: Best Practices für das Kabelmanagement
- Rack-Lösungen: Leitfaden zur 19-Zoll-Rack-Montage
